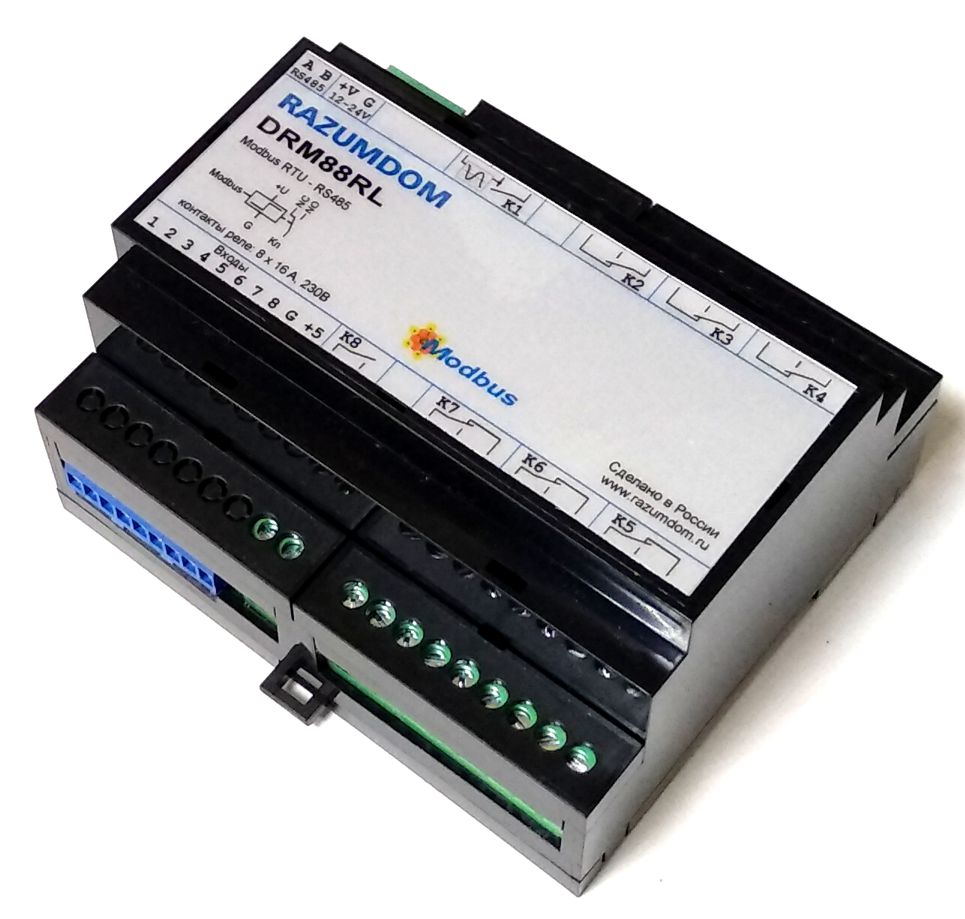

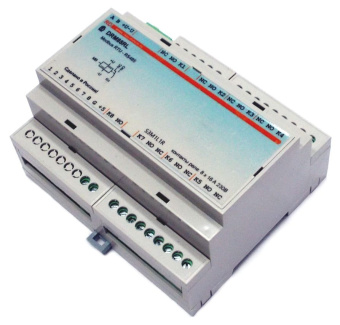

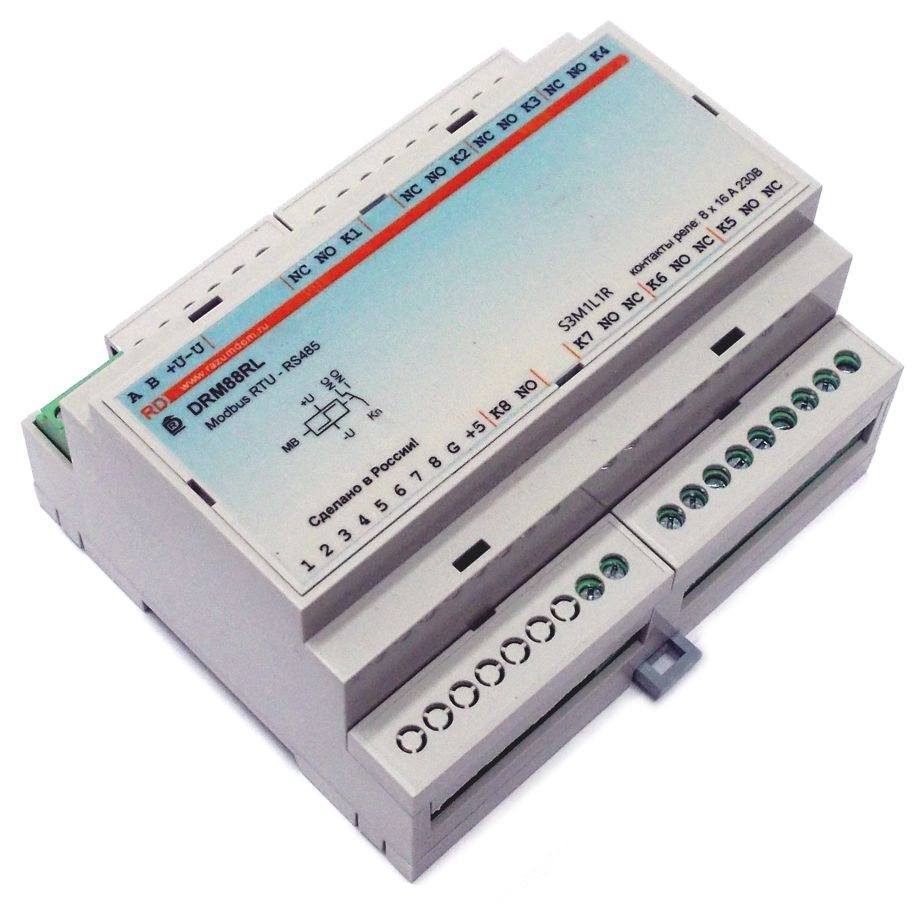

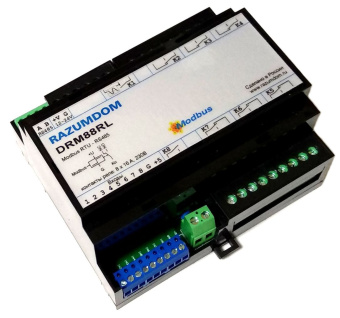

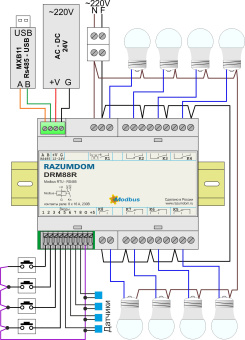

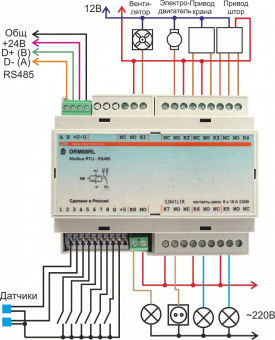

DRM88RL Модуль ввода-вывода, 8 входов и 8 каналов реле по 16А

Представляет собой модуль в корпусе на DIN рейку 6 unit с 8-ю дискретными входами и 8-ю релейными выходами (до 16А 230В каждый). В отличии от DRM88R в модуле отсутствуют встроенные сценарии, только независимые входы и выходы. Управление модулем возможно через RS-485 с контроллера или ПК командами по протоколу MODBUS RTU.

Модуль ввода-вывода имеет следующие особенности:

• модуль имеет 8 дискретных входов;
• модуль имеет 8 релейных выходов;
• Каждое реле может коммутировать до 16А 250В. 7 реле имеют группу контактов С (переключение) и 1 реле группу контактов А (замыкание);
• модуль подключается к шине RS485 по 4 проводному кабелю, включая питание;
• модуль поддерживает протокол обмена: MODBUS RTU;
• модуль может работать совместно с контроллерами: «RD» или промышленными контроллерами;
• Установка в электрощит на DIN рейку, шириной 6 DIN;
• питание модуля от 12В до 24В.

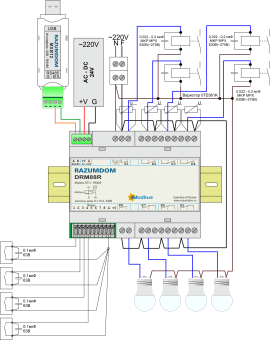

Если подключается индуктивная нагрузка, тогда контакты реле нужно защитить, подключив параллельно контактам варистор и снаббер. А параллельно индуктивной нагрузке конденсатор как на схеме.

Параметры входов:
Эти модули имеют на входе АЦП. Они измеряют аналоговый сигнал.
Затем программно по порогу вычисляется значение 0 или 1.
- Напряжение на разомкнутых входах: 5 В;
- Внутри вход подтянут резистором 4,7 кОм к напряжению 5 В;
- Желательно использовать выходы с открытым коллектором;
- При замыкании входа на GND ток составляет 0.28 мА;
- Порог переключения 1,15 В. Возможен разброс параметров для каждого входа в пределах 1%;
  Для логической "1" уровень 1,160 В. Для логического "0" уровень 1,155 В.
- Максимальная частота переключения 50 Гц.
- При использовании настенного выключателя, который удален от модуля нужно параллельно выключателю подключить конденсатор 0.1мкФ 63В, что бы провода не работали как антенны.

При подключении к контактам реле большой индуктивной нагрузки (контакторов, пускателей) необходимо параллельно контактам подключить снаббер (демпфирующий конденсатор).

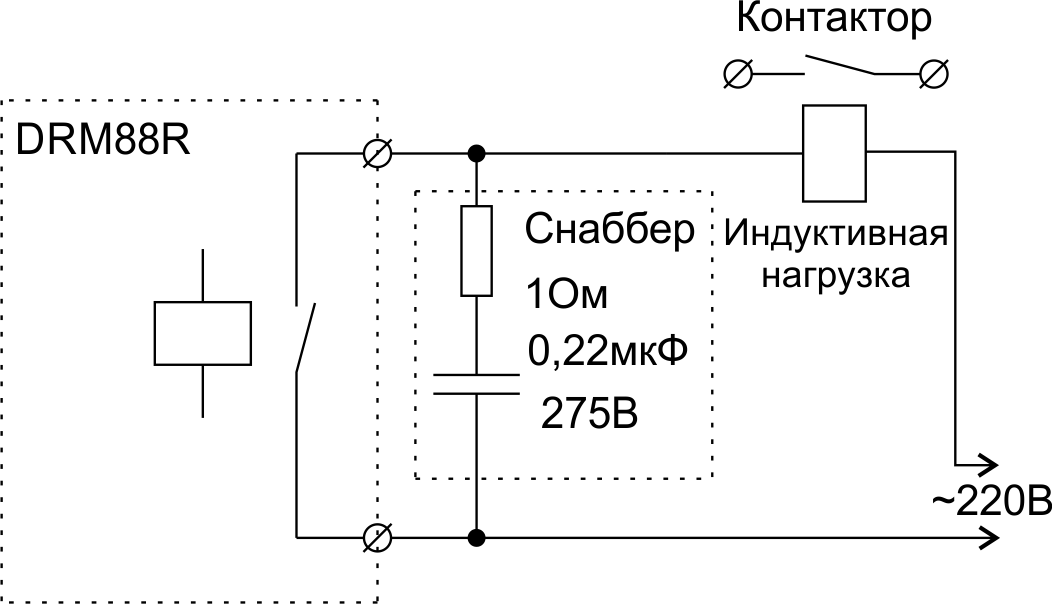

Защита контактов при индуктивной нагрузке.
